在航天飛行器的冷熱交換器中, 散熱器一般使用鋁合金制造, 而輸送冷卻液體的管路, 從抗蝕性和強度上考慮都是用不銹鋼材料制成的, 整個系統要求把鋁和不銹鋼連接起來, 其方法就是選用鋁-不銹鋼過渡接頭連接。國內采用擴散焊方法獲得了合格的此類異種材料的焊接接頭, 但由于擴散焊的工藝過程復雜, 生產率很低, 且接頭質量不穩定, 合格率較低, 因而無法滿足生產需要。
目前, 國外一般采用連續驅動摩擦焊、爆炸焊等方法來實現鋁-不銹鋼的連接。我們正航儀器設備有限公司在試驗研究的基礎上, 采用慣性摩擦焊焊接技術焊接出的純鋁-不銹鋼異種材料接頭, 經檢驗其力學性能和接頭質量均符合零件的設計要求。
一、試驗材料和設備

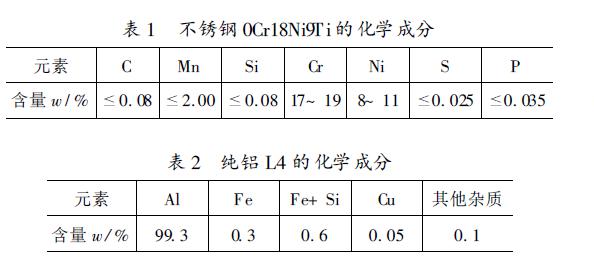

試驗所用的不銹鋼為0Cr18Ni9Ti, 純鋁為L4, 其化學成分如表1, 2 所示。


二、試驗過程

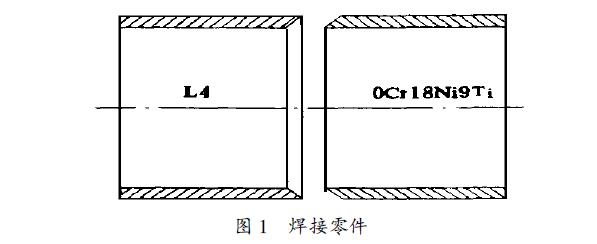

本試驗所連接的試件為Á 74mm, 厚度為4mm 的管件, 由于兩種金屬熱膨脹系數相差較大, 又工作在冷熱沖擊溫度較低的環境下, 鋁的膨脹系數大, 不銹鋼的膨脹系數小, 在低溫使用時,為保證接頭牢固, 選用鋁包不銹鋼的接頭形式。常規摩擦焊接頭的錐角為60b~ 90b, 該試驗由于使用的管壁薄, 為了防止一件從另一件中擠出, 因此接頭選用斜接, 錐角為90b, 如圖1 所示。


試件加工好后, 在慣性摩擦焊焊機上進行了焊接試驗。從焊接過程可以觀察到, 鋁金屬的飛邊特別大, 這說明兩種材料物理性能相差較大, 因而焊接難度大。純鋁較軟, 熔點較低, 所以純鋁在焊接過程中熱塑性狀態的金屬被擠出, 而不銹鋼未出現焊接飛邊。（正航儀器專業試驗，非專業人士請勿模仿）http://www.hainanrc.net
